E8/520CDE 基盤交換 分解修理〜 前編
 東芝 Dynabook E8/520CDE が起動不良の為

基盤を丸ごと交換することに。

ちょっと古い機種ですが、新しく買い替えるより

愛着あるしまだまだ活躍させたいとのことで出番となりました。

E8/520CDE 分解修理

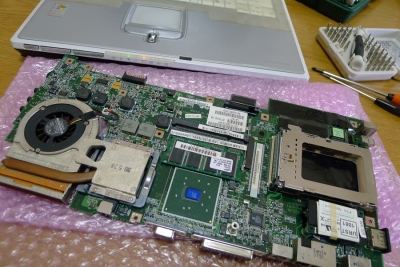

まずは、基盤を調達〜

E8/520CDE 分解修理

基盤を探すのに数か月と・・・時間がかかりましたが何とか調達

まずは、分解作業〜

E8/520CDE 分解修理

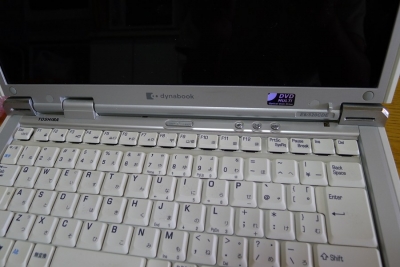

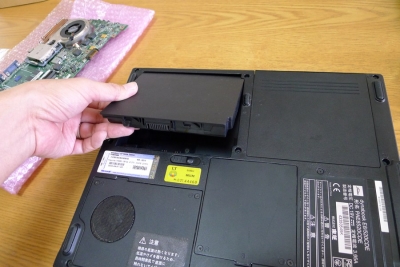

バッテリーをはずし

作業開始!

ノートパソコンの分解手順は、どのメーカも大抵キーボードの上のパネルから

はずし、液晶をはずし→本体の分解という作業行程です。

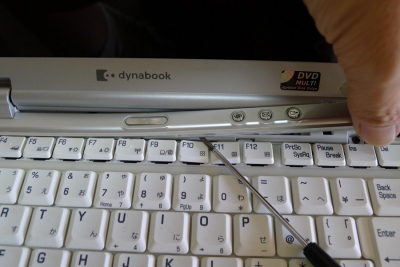

さっそく、電源パネルをはずし

E8/520CDE 分解修理

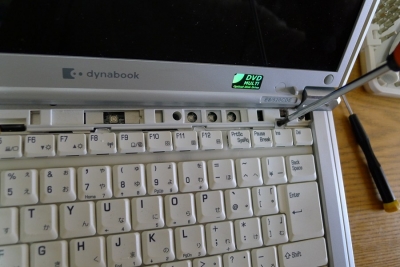

何箇所か 折れやすいツメがあるので慎重に・・・

E8/520CDE 分解修理

E8/520CDE 分解修理

パネルをはずし終えると、キーボードを止めてるネジが見えてきます。

E8/520CDE 分解修理

E8/520CDE 分解修理

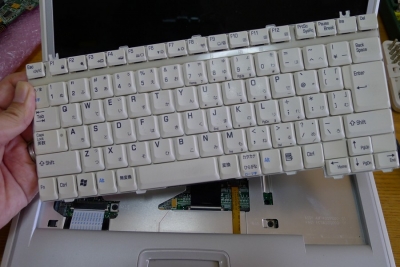

キーボードをはずし、つぎに 液晶を取り外します。

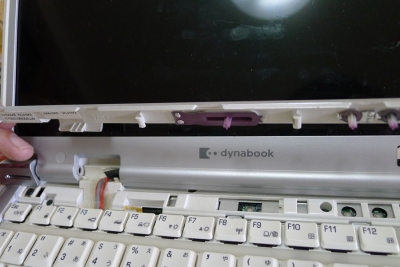

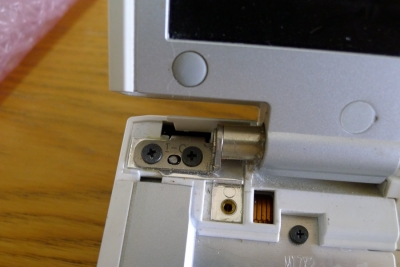

液晶のヒンジ部の両サイドにあるカバーをはずすと

E8/520CDE 分解修理

ネジが見えてきます。

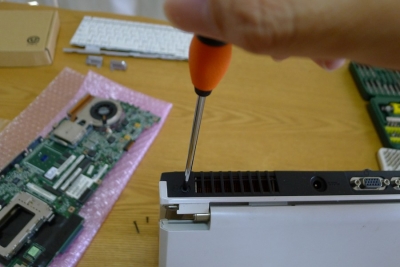

そのネジと、裏側にあるネジをはずせば

E8/520CDE 分解修理

E8/520CDE 分解修理

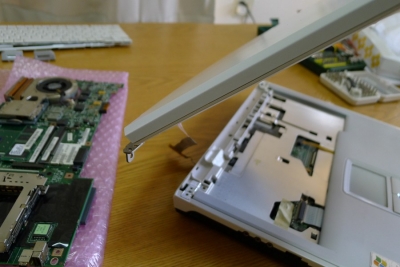

液晶がはずれます。

E8/520CDE 分解修理


次回は、本体の分解です。

いつものことですが、分解時のネジの管理が重要です。

分解の途中、可能な限り 写真に収めておきましょう。
